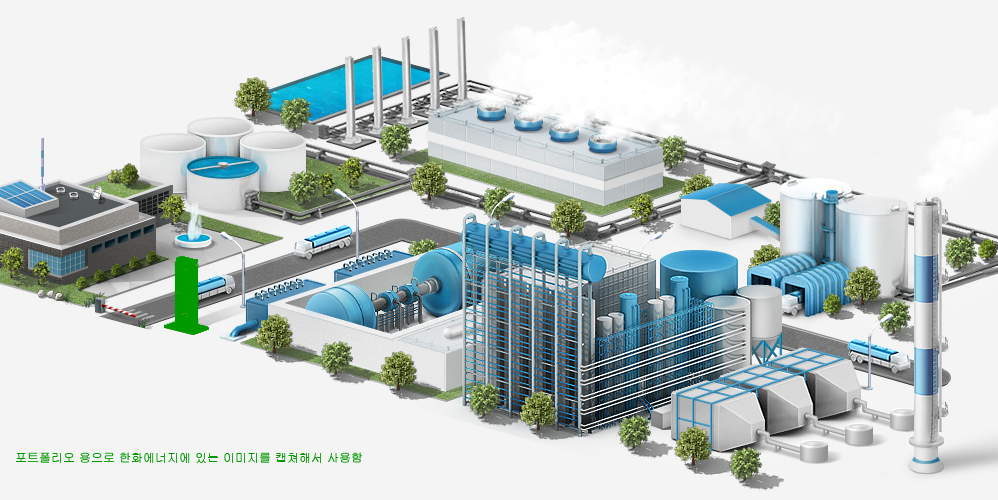

Combined Heat & Power Plant

한화에너지의 열병합발전소는 일반 개별 공급설비에 비해 온실가스 배출량이 18.6% 절감되고, 에너지소비량을 15.8% 절약하는 친환경 고효율 최신 기술이 적용된 설비로 운영되고 있습니다.

1. 수처리(Water Treatment)
Clarifier로 원수중의 탁도 성분(현탁상 물질, 콜로이드상 물질)을 제거하여 이온교환처리장치에 대한 부하를 감소시키고 오염을 방지합니다. Gravity Filter에서 Clarifier 처리로 수중의 미세 Floc을 제거하여 이온교환수지의 오염 및 수지탑의 수두손실을 방지합니다.
2B3T, MBP에서 이온교환수지를 이용하여 물 속에 녹아있는 각종 양이온이나 음이온 및 수중의 CO2를 제거합니다.

2. 연료(Coal Handling System)
보일러에 사용되는 석탄을 Truck을 통해 Hopper로 반입하여 Conveyor를 통해 Coal Silo에 저장하고 금속제를 Magnetic Separator를 통해 분리한 후 보일러가 필요로 하는 입자로 파쇄하여 각 보일러의 Coal Surge Bin으로 Belt Conveyor를 통해 연료를 공급합니다.

3. 보일러(CFBC Boiler)
층 물질(모래,회재)이 충진된 연소로에 석탄을 공급하고 연소공기는 연소로 하단 분산 판을 통해 고속 주입하여 입자가 부유상태에서 순환되면서 연소됩니다.

석탄공급계통은 Surge Bin과 Coal Feeder이며, 환경설비는 SNCR, 탈황설비 Steam계통은 Drum, Super heater, Steam Header입니다.
통풍계통은 PA Fan과 SA Fan, Furnace, HRA, EP, ID Fan, Stack 순서로 이뤄져 있습니다.

4. 전기집진기(ESP)
대기오염을 일이 키는 회 성분 Dust를 방지 하기 위해 전 계층에 배기가스를 통과시켜 전기적으로 Dust를 포집하는 장치이며, Corona 방전에 의한 전계의 힘을 이용하여 분진을 포집시키는 것으로 집진 극과 방전 극을 수직으로 배열시켜 이 전극에 수만 볼트의 고전압을 가하여 Corona 방전을 형성, Corona 방전에 의한 Gas 분자의 충돌로 Dust는 Ion화되고 음 전하를 띠게 하여 +극의 집진 극에 유인되어 포집하는 원리입니다.

5. 증기터빈(Steam Turbine)
압축성 유체(증기,가스)흐름을 이용하여 추동력, 반동력으로 회전력을 얻는 기계장치로 한화에너지는 Single Casing과 Extraction Condensing Type입니다.

6. 응축기(Condenser)
보일러에서 발생한 수증기로 증기터빈을 돌린 후 응축성 증기를 응축하는 장치로 재생산된 용수는 보일러로 재순환하여, 순수처리의 효율성을 증대시킵니다.

7. 냉각기(Cooling Tower)
응축기에 사용하는 냉각용수를 생산하기 위하여 실외공기와 직접 접속시켜 냉각하는 열 교환장치입니다.

8. 발전기(Generator)
증기터빈의 고속도 회전을 통해 발전기에서 전기를 생산하는 장치이며, 발전기의 대형화로 기기 효율을 높여 에너지 생산 비용을 절감하고 있습니다.

9. 변압기(Transformer)
전자기유도현상을 이용하여 교류의 전압이나 전류의 값을 변화시키며, 기기의 1차측(전원)에 대해 2차측(부하) 권선비로 교류전압이나 전류의 값을 바꾸는 장치입니다.
